HIWIN上银 RSI 上银滚珠丝杆螺母钢珠
扫码获取价格库存技术资料
- 品牌: 上银标准滚珠丝杠
- 分类: 无法兰单螺母内循环型RSI
- 类型:
- 属性: HIWIN上银 RSI 上银滚珠丝杆螺母钢珠，-HIWIN上银 RSI 上银滚珠丝杆螺母钢珠-HIWIN上银 RSI 上银右梯形丝杆吗 嗨，关于WIN滚珠丝杆的导程，我们必须先了解什么是导程。导程是指在螺纹上每转一圈时所移动的距离，它决定了滚珠丝杆在工作过程中的移动速度和线性运动的精度。WIN滚珠丝杆以其出色的性能和卓越的质量而备受推崇。它们采用高品质的滚珠，确保了丝杆的更顺畅和稳定的运动。此外，WIN滚珠丝杆的导程还具备多种选择，以满足不同的应用需求。导程的选择应根据工作环境的要求和力矩-HIWIN上银 RSI 上银滚珠丝杆螺母钢珠--HIWIN上银 RSI 上银滚珠丝杆螺母钢珠-
HIWIN上银 RSI 上银滚珠丝杆螺母钢珠 产品参数

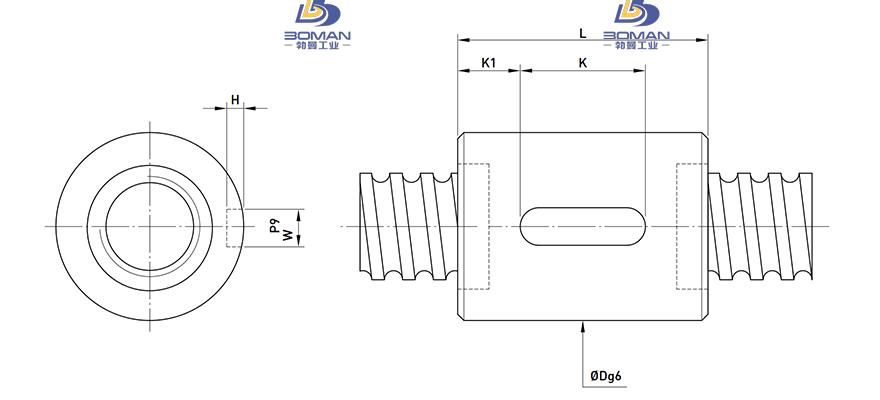

尺寸 单位：mm
| 丝杠轴外径 | 63 |
|
| 导程 | 12 |
|
| 丝杠轴底径 | 56.688 |
|
| 滚珠节圆直径 | 64.8 |
|
| 钢球直径 | 7.938 |
|
| 精度等级 | ||
| 螺母直径 | 86-92 |
|
| 法兰直径 | ||
| 螺母长度 | 95 |
|
| 螺母安装 | PCD | |
| 额定动负载 | CaN | 6479 |
| 额定静负载 | C0aN | 19293 |
| 有效圈数 | 4 |
|
| 法兰盘宽度 | ||
| 法兰安装孔通孔直径 | ||
| 法兰安装孔沉孔直径 | ||
| 法兰安装孔沉孔深度 | ||
| 轴向刚度 | KNm | 78 |
HIWIN上银 RSI 上银滚珠丝杆螺母钢珠此型号部分数据来源于KURODA GR7016FS-CAPR 黑田精工丝杠验收标准
